蒸汽锅炉用什么传感器进行水位报警?如何确定蒸汽锅炉房的高度

时间:2019-11-13 18:24:54
点击次数:1448次
分享到:
蒸汽锅炉设置有完善的安全保护装置,如水位监测,温度监测以及压力监测。用水位传感器可以实时监测控制锅炉水位,蒸汽锅炉用什么传感器进行水位报警?如何确定蒸汽锅炉房的高度?锅炉厂家杨工为您介绍.

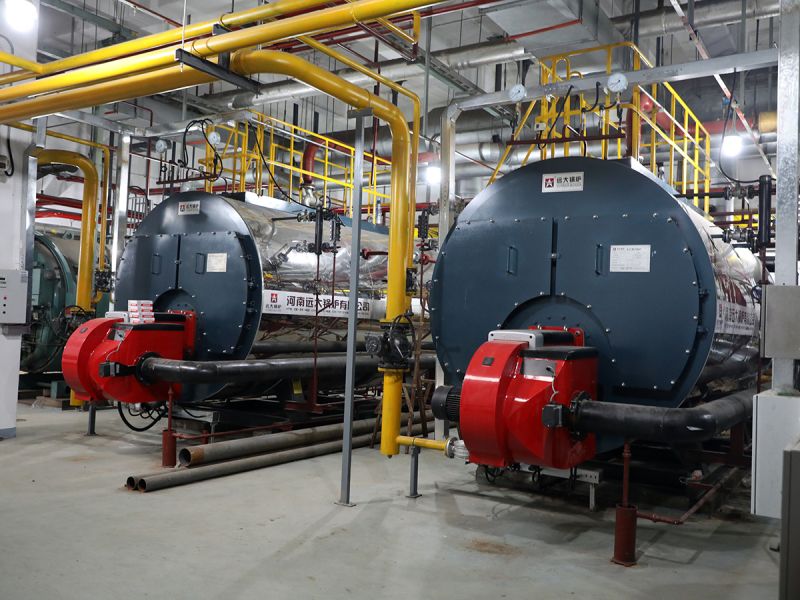

两台蒸汽锅炉现场图
一、蒸汽锅炉水位传感器种类
锅炉水位仪表按其工作原理可分为:差压式、电极式、电感式、磁动式、水银开关式等。
1、蒸汽锅炉差压式水位仪表
是根据流体静力学,由被测对象液柱的静压力,就可判断水位的高低,而静压力可用差压变送器把它检测出来,当液体密度恒定时,测出差压就可知道水位高度,而与液体容积无关。
2、蒸汽锅炉电极式水位仪表
电极式水位仪表是利用锅炉汽包内的水与蒸汽导电率性能差异极大的原理,将水位的变化通过电极转换成电阻的变化,而将水位信号传送至显示仪表进行测量和显示,该型仪表都兼有高低水位报警功能,有的还可进行给水泵的自动启停控制。
3、蒸汽锅炉电感式水位仪表
该型仪表由水位传感器和显示仪表两部份组成,锅炉汽包内的水位升降时,被传感器中的浮球所感受,使浮球上的铁芯改变在电感线圈中的位置,因而改变了电感量,显示仪表接受线圈电感量的变化,经过电子放大电路,按顺序推动相应的指示灯显示电路,由仪表面板上的指示灯显示锅炉汽包内相应的水位高低。当汽包水位越限时,仪表可发出声光报警信号。有的产品则用表头显示水位。
4、蒸汽锅炉磁动式水位仪表
该型仪表由浮球水位传感器和显示控制器两部份组成,在水位传感筒内置有一不锈钢浮子,在浮子内部固定有一永久磁钢,浮子在传感筒内随锅炉水位同步升降,磁场力作用于筒外干簧管开关阵或翻柱显示器;对于干簧管开关阵中可有开关信号输出。翻柱显示器则在磁力的作用下,推动磁翻柱翻转180°由于磁翻柱由两色的两个半圆柱组成的圆柱体,所以翻转180°后,朝向翻柱显示器外的会改变颜色,则两色交界处即是水位的高度。
5、蒸汽锅炉水银开关式水位控表
在一些老的锅炉上仍有应用,但其属于淘汰产品,故不提倡选用。
电极式液位传感器,产品执行标准为GB/T13638--92,筒体为无缝钢管,电极为不锈钢棒材,电极与筒体之间的绝缘采用聚四氟乙烯材料。本传感器适用于额定工作压力不大于2.5MPa,温度不大于250℃的蒸汽锅炉上。

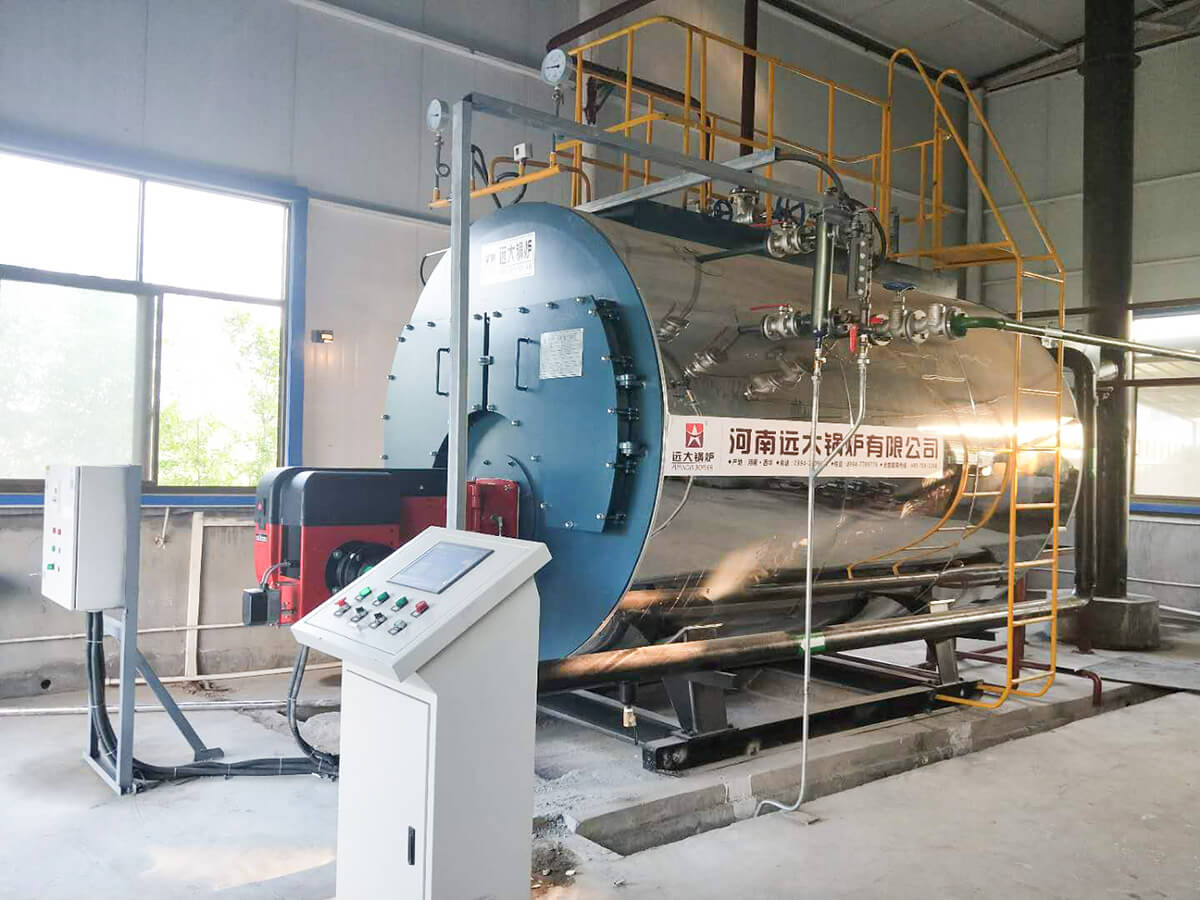

车间蒸汽锅炉现场图
二、蒸汽锅炉房的高度
蒸汽工业锅炉房的高度取决锅炉的高度,由于有锅炉烟囱的原因,要确定好锅炉摆放位置,根据规定,
“新建锅炉的烟囱高度周围半径200m范围内有建筑物时,其烟囱高度应高出建筑物3m”,一般是在锅炉进入锅炉房后封顶,房顶距锅炉本体也就3-5米的距离。
蒸汽锅炉运行现场图
以上介绍了蒸汽锅炉水位传感器种类及锅炉房高度,为了确保锅炉运行安全以及使用安全,用户要去正规的锅炉厂家采购安全的锅炉,并且严格执行国家相关标准,合理搭建锅炉房,保证锅炉运行安全。
